常用抓包工具总结

我们在工作中会遇到的一些场景：

查看线上服务依赖的http接口的request/response（调用反垃圾，mapi，feed）
查看客户端请求服务端的request/response（客户端出现bug，排查服务端返回数据是否正常）

由于工作中主要分析的都是http和tcp包，所以我们主要关注这两种协议的抓包，下面主要分为服务端抓包工具和客户端抓包工具两部分

服务器抓包工具（tcpdump）

Tcpdump 是一个命令行抓包工具，它可以拦截和显示计算机发送或接收的网络数据包

类型表达式

tcpdump可以使用表达式过滤指定类型的流量，有三种主要的表达式类型：type，dir，proto

类型（type）选项包含：host，net，port
方向（dir）选项包含：src，dst
协议（proto）选项包含：tcp，udp，icmp等

1. 过滤网卡
tcpdump -i any // 抓所有网卡的数据包
tcpdump -i eth1 // 抓eth1网卡上的数据包（默认是抓第一个网络接口上的数据包）

2. 过滤主机
tcpdump -i eth1 host i.api.weibo.cn // 目的或源地址是i.api.weibo.cn的数据包
tcpdump -i eth1 src host i.api.weibo.cn // 源地址是i.api.weibo.cn的数据包
tcpdump -i eth1 dst host i.api.weibo.cn // 目的地址是i.api.weibo.cn的数据包

3. 过滤端口
tcpdump -i eth1 port 8080 // 目的或源端口是8080的数据包
tcpdump -i eth1 src port 8080 // 源端口是8080的数据包
tcpdump -i eth1 dst port 8080 // 目的端口是8080的数据包

4. 过滤网络
tcpdump -i eth1 net 10.77 // 目的或源网络是10.77.*的数据包
tcpdump -i eth1 src net 10.77 // 源网络是10.77.*的数据包
tcpdump -i eth1 dst net 10.77 // 目的网络是10.77.*的数据包

5. 过滤协议
tcpdump -i eth1 tcp // 指定具体网络协议
tcpdump -i eth1 udp
tcpdump -i eth1 ip
tcpdump -i eth1 arp

逻辑表达式

使用逻辑表达式可以对数据包进行多条件过滤

非 : ! 或者 not
且 : && 或者 and
或 : || 或者 or
改变优先级：()

tcpdump 'src 10.77.6.161 and (dst port 8080 or 80)'

tcpdump -i eth1 '((tcp) and (port 80) and ((dst host 192.168.1.254) or (dst host 192.168.1.200)))' //抓取所有经过eth1，目的地址是192.168.1.254或192.168.1.200端口是80的TCP数据

tcpdump -i eth1 '((tcp) and ((dst net 192.168) and (not dst host 192.168.1.200)))' // 抓取所有经过eth1，目的网络是192.168，但目的主机不是192.168.1.200的TCP数据

高级包头过滤

proto[x:y]

proto[x:y]          : 过滤从x字节开始的y字节数。比如ip[2:2]过滤出3、4字节（第一字节从0开始排）
proto[x:y] & z = 0  : proto[x:y]和z的与操作为0
proto[x:y] & z !=0  : proto[x:y]和z的与操作不为0
proto[x:y] & z = z  : proto[x:y]和z的与操作为z
proto[x:y] = z      : proto[x:y]等于z

tcp header

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|          Source Port          |       Destination Port        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        Sequence Number                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Acknowledgment Number                      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Data |       |C|E|U|A|P|R|S|F|                               |
| Offset|  Res. |W|C|R|C|S|S|Y|I|            Window             |
|       |       |R|E|G|K|H|T|N|N|                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           Checksum            |         Urgent Pointer        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Options                    |    Padding    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                             data                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

tcpdump -i eth1 'tcp[0:2] > 1024' // 抓取源端口大于1024的TCP数据包
tcpdump -i eth1 'tcp[13] = 2' // 只抓SYN包，00000010
tcpdump -i eth1 'tcp[13] = 18' // 抓SYN, ACK包 00010010
tcpdump -i eth1 'tcp[13] = 16' // 抓ACK包 00010000
tcpdump -i eth1 'tcp[13] = 24' // 抓PSH-ACK 000110000
tcpdump -i eth1 'tcp[13] & 2!=0' // 抓所有带ACK标志位的包

输出显示

默认显示时间戳，ip和协议相关的一些描述信息

20:15:09.014452 IP 172.16.138.197.http > 10.69.2.182.31779: Flags [P.], seq 7613:7618, ack 1, win 83, length 5
20:15:09.014516 IP 10.75.22.109.ezmeeting-2 > 10.69.2.182.49872: Flags [P.], seq 629144153:629144884, ack 173790027, win 2621, length 731
20:15:09.014522 IP 10.69.2.182.31779 > 172.16.138.197.http: Flags [.], ack 7618, win 284, length 0
20:15:09.014539 IP 10.69.2.182.49872 > 10.75.22.109.ezmeeting-2: Flags [.], ack 731, win 171, length 0
20:15:09.014608 IP 10.85.65.213.20569 > 10.69.2.206.4972: Flags [P.], seq 1707380290:1707380440, ack 3489947089, win 406, length 150
20:15:09.014909 IP 172.16.106.197.http > 10.69.2.182.46605: Flags [.], ack 1945920941, win 143, length 0
20:15:09.014954 IP 10.77.6.50.5141 > 10.69.2.206.50062: Flags [P.], seq 1931200872:1931201175, ack 3002082898, win 115, length 303

如果需要显示包内容加 -X 选项

抓纯http请求时，可以使用如下任意一个命令，以ASCII的方式显示完整包内容

1
2
3

tcpdump -i eth1 -A -s 0 host i.api.weibo.cn

tcpdump -i eth1 host i.api.weibo.cn -w - | strings

保存文件

使用-w选项可以将捕获的数据包信息写入文件以供以后分析，这些文件就是著名的PCAP(PEE-cap)文件，很多应用都可以处理它，比如wireshark网络包分析工具

1	tcpdump -i eth1 -w ./filename.cap // 将抓包结果保存到filename.cap文件中

线上示例

示例1：msg-processor掉mapi的spage接口(http)

1
2
3

tcpdump -i eth1 host i.api.weibo.cn -w ./mapi.cap

使用wireshark打开，找到spage调用，追踪流，要查看中文的话选择UTF-8编码

示例2：wesync-center查看客户端请求和响应（tcp）

1
2
3

tcpdump -i eth0 tcp port 8080 -w ./wesync.cap

使用wireshark打开，找到有数据传输的包，追踪流，对相应的数据包的二进制数据进行wesync decode来查看对应的request和response

客户端抓包工具

ios抓http/https包（charles）

https://www.jianshu.com/p/5539599c7a25
注意1：iOS 10.3系统，需要在设置→通用→关于本机→证书信任设置里面启用完全信任Charles证书
注意2：vpn关掉

示例1：抓取消息箱userlist请求
示例2：抓取主feed刷新请求
示例3：抓取私信图片上传和下载请求
示例4：抓取私信视频上传和下载请求

安卓抓http/https包（charles）

类似ios，设置http代理步骤和ios系统一致，安装ssl证书不同版本系统和厂商手机可能步骤不一样
注意：安卓7.0抓https的数据包需要修改app代码 https://www.jianshu.com/p/a222a420ff35

ios抓tcp包（rvictl + wireshark）

查看手机UDID（iTunes设备信息，点击序列号获取UDID）
通过数据线连接好iOS设备到mac
通过终端输入rvictl -s UDID来创建一个Remote Virtual Interface（RVI、远程虚拟接口），这个接口就代表iOS设备的网络栈了，对这个接口抓包即可

1 2	➜ ~ rvictl -s UDID Starting device UDID [SUCCEEDED] with interface rvi0

启动wireshark对创建的网络接口进行抓包即可（上图创建的网络接口名称是rvi0）
不需要使用之后，要把这个接口删除 rvictl -x UDID

1 2	➜ ~ rvictl -x UDID Stopping device UDID [SUCCEEDED]

示例1：抓取发私信请求+tcp三次握手

andriod抓tcp包

tpacketcapturepro：在安卓上可以指定app进行抓包，生成cap文件，之后导入wireshark进行分析（非实时）
电脑代理抓包（实测不稳定，网络连接经常断）

* 电脑使用外置网卡上网，绿联

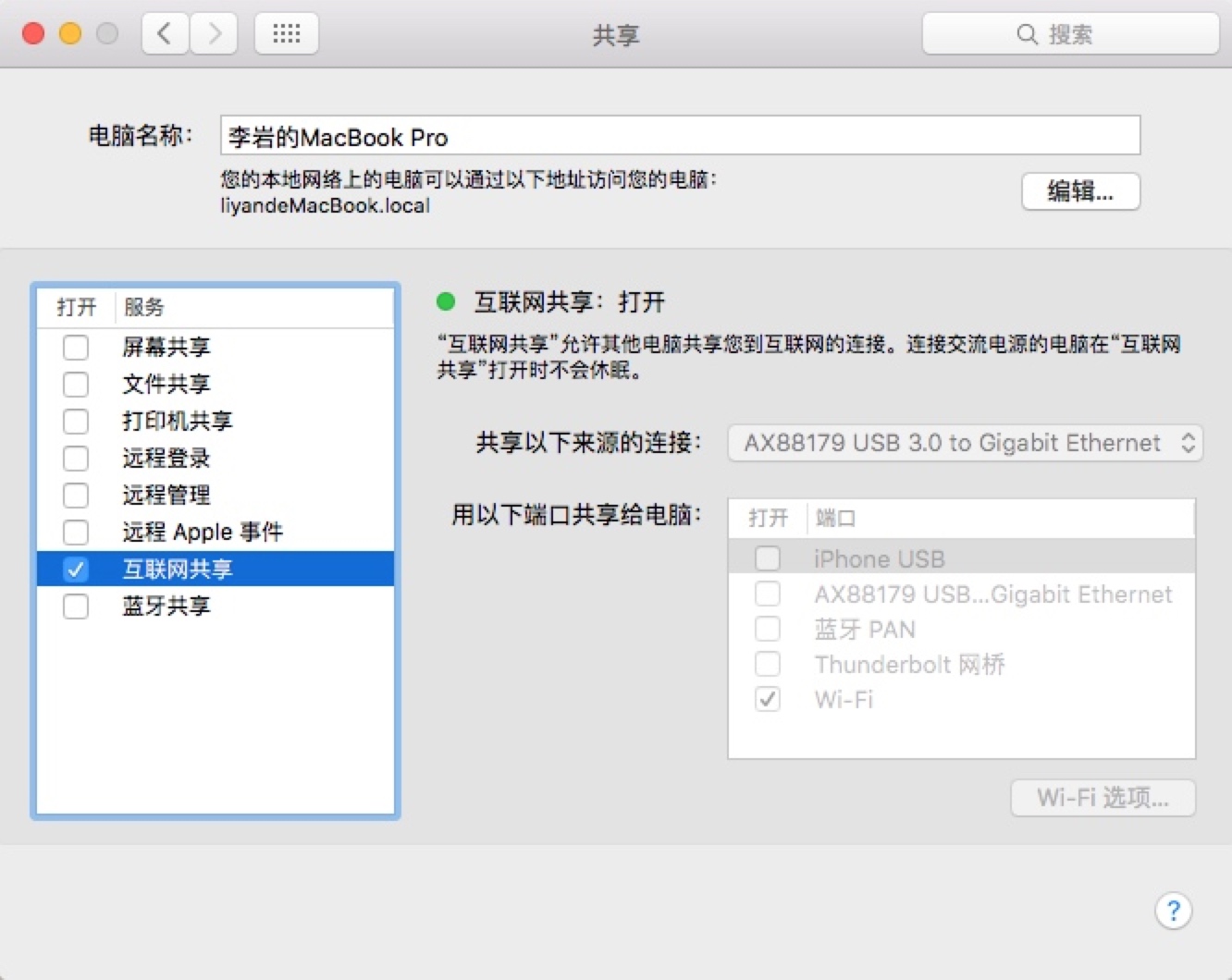

* mac上系统偏好设置-> 共享 -> 互联网共享

![](/media/packet-cap-tools/15301898403866.jpg)





* 手机连接共享wifi，mac上使用wireshark对无线网络接口进行抓包

其他需要root的抓包方式：https://xiazdong.github.io/2015/07/14/Android%20抓包实践总结/
